LA 1 M4 (percobaan 2)




1. Jurnal  [Kembali]


2. Alat dan Bahan [Kembali]

1. Panel DL 2203D
2. Panel DL 2203S

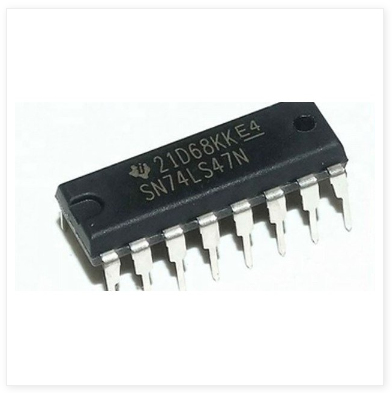

3. Panel DL 2203C

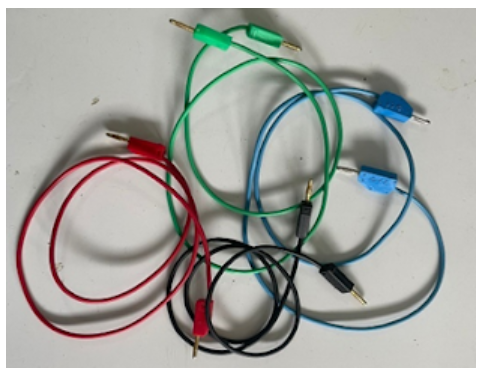

4. Jumper

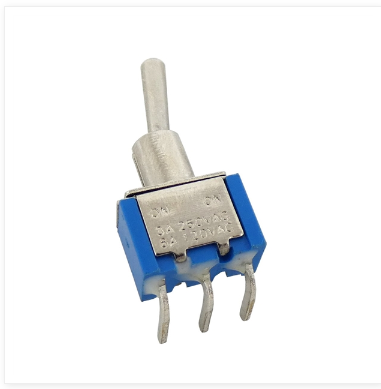

5. switch SPDT

6. IC 74LS47

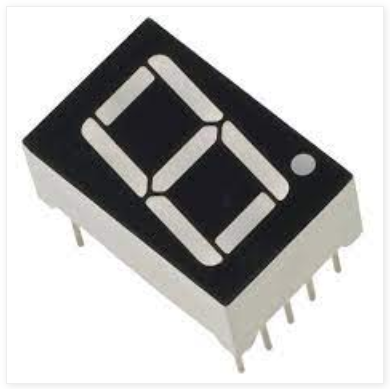

7. Seven Segmen

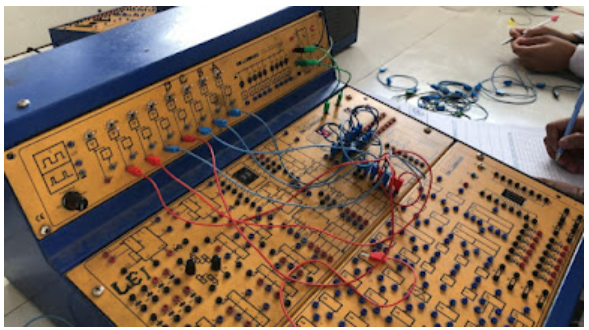

3. Rangkaian  [Kembali]


4. Prinsip Kerja Rangkaian [Kembali]

prinsip kerja 7 segment yaitu input pada biner pada switch dikonversikan masuk ke dalam decoder, baru kemudian decoder mengkonversi bilangan biner tersebut menjadi decimal, yang nantinya akan ditampilkan pada seven segment. Dimana decoder BCD ke 7 segment sendiri merupakan rangkaian elektronika yang berfungsi untuk mengubah kode BCD menjadi karakter tampilan angka desimal yang dapat dilihat secara visual.

5. Video Rangkaian [Kembali]


6. Analisa [Kembali]

1. Analisa pengaruh LT, RBO, RBI
jawab :
a. LT (Lamp Test)
berfungsi untuk menyalakan semua LED pada seven-segmen, jalur LT akan aktif apabila diberi logika 0

b. RBI (Riple Blank Input)
berfungsi untuk menahan sinyal input (disable input), RBI akan aktif apabila diberi logika low

c. RBO (Riple Blank Output)
berfungsi untuk menahan data output ke seven-segmen (disable output), RBO akan aktif apabila diberi logika low

2. Analisa pengaruh BCD Decoder to Seven Segment pada rangkaian
Jawab :
BCD Decoder to Seven-segmen berguna untuk mengubah kode bilangan biner menjadi data tampilan/ display seven-segmen, IC ini juga mengubah input yang hanya 4 bit menjadi output 7 bit (sesuai jumlah input pada seven-segmen)

7. Link Download [Kembali]

Link Video Rangkaian [ klik di sini ]
Link datasheet IC 74LS47 [ klik di sini ]
Link datasheet Seven Segmen [ klik di sini ]
