Aplikasi encoder-decoder
Kontrol Level Keamanan Ruangan
- Mempelajari tentang bagaimana rangkaian kontrol ruangan
- Mampu mengaplikasikan kontrol ruangan
- Mampu membuat rangkaian kontrol ruangan
a. Relay
Relay berfungsi mengendalikan sirkuit tegangan tinggi dengan menggunakan bantuan signal tegangan rendah. Menjalankan logic function atau fungsi logika. Memberikan time delay function atau fungsi penundaan waktu.
b. Resistor
Resistor adalah komponen elektronika pasif yang selalu digunakan dalam setiap rangkaian elektronika karena dia berfungsi sebagai penghambat arus listrik. Bila kita menginginkan arus yang besar maka kita pasang resistor yang nilai resistansi ( tahanan ) nya kecil, mendekati nol atau sama dengan nol atau tidak dipasang sama sekali dengan demikian arus tidak lagi dibatasi. Resisitor berfungsi sebagai Penghambat arus listrik, Sebagai tahanan arus listrik agar listrik yang melewati resistor di hambat melalui carbon yang berada di dalam tubuh resistor menjadi di perkecil apabila resistansinya besar, Sebagai tahanan arus listrik agar listrik yang melewati resistor di hambat melalui carbon yang berada di dalam tubuh resistor menjadi di perkecil apabila resistansinya besar.
c. Transistor
Resistor atau disebut juga dengan Hambatan adalah komponen elektronika pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan nilai resistor atau hambatan adalah Ohm. Nilai Resistor biasanya diwakili dengan kode angka ataupun gelang warna yang terdapat di badan resistor. Hambatan resistor sering disebut juga dengan resistansi atau resistance.
d. Ground
Ground adalah titik yang dianggap sebagai titik kembalinya arus listrik arus searah atau titik kembalinya sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika.
e. Logicstate
Gerbang logika atau logic gate adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang Logika beroperasi berdasarkan sistem bilangan biner yaitu bilangan yang hanya memiliki 2 kode simbol yakni 0 dan 1 dengan menggunakan Teori Aljabar Boolean.
f. Beterai
g. PIR
Dikarenakan sensor ini bekerja pada suhu tubuh manusia, maka rangkaian ini di buat untuk membuat alarm apabila ada orang yang berada di dekat sensor ini. Mengapa sensor ini bekerja pada tubuh manusia?. Karena adanya IR Filter yang menyaring panjang gelobang infra merah salah satunya adalah gelombang yang di hasilkan manusia.Sensor ini akan menamgkap sinar infra merah yang di pancarkan manusia yang memiliki suhu yang berbeda dengan lingkungan, sehimgga menyebabkan komponen Pyroelectric sensor menghasilkan arus listrik karena adanya gelombang panar yang diterima. Hal ini juga terjadi saat awalnya manusia diam di depan sensor PIR, maka IR Filter akan menyaring panjang gelombang di lingkungan sekitar dan saat manusia mulai bergerah terjadilah perubahan suhu oleh tubuh manusia dan juga berbeda dengan lingkungan sekitar, akhirnya Pyroelectric sensor menagkap perubahan suhu tersebut, sehingla komporator menhasilkan outpu dari perubahan suhu tersebut.
h. MQ-5
- Sensor gas MQ5 ini mengandung material Tin dioxide (SnO2) yang sangat sensitive dalam mendeteksi kandungan gas dalam udara. Sensor MQ5 ini biasa digunakan untuk mendeteksi kebocoran gas baik di rumah maupun di industri. Gas yang dapat dideteksi diantaranya LPG, i-butane, propane, metana, alcohol, hydrogen dan asap. Prinsip kerja sensor MQ5 ini bekerja memakai prinsip chemoresistor, konduktifitas sensor akan berubah dengan adanya unsur kimia (dari gas) yang bekerja pada permukaan lapisan sensor (dalam hal ini SnO2). Perubahan konduktifitas tersebut di karnakan perubahan atau perpindahan electron-electron valensi pada atom-atom lapisan sensor akibat adanya reaksi dengan gas-gas reaktan (gas pereduksi). Reaksi yang terjadi adalah reaksi oksidasireduksi(redoks).

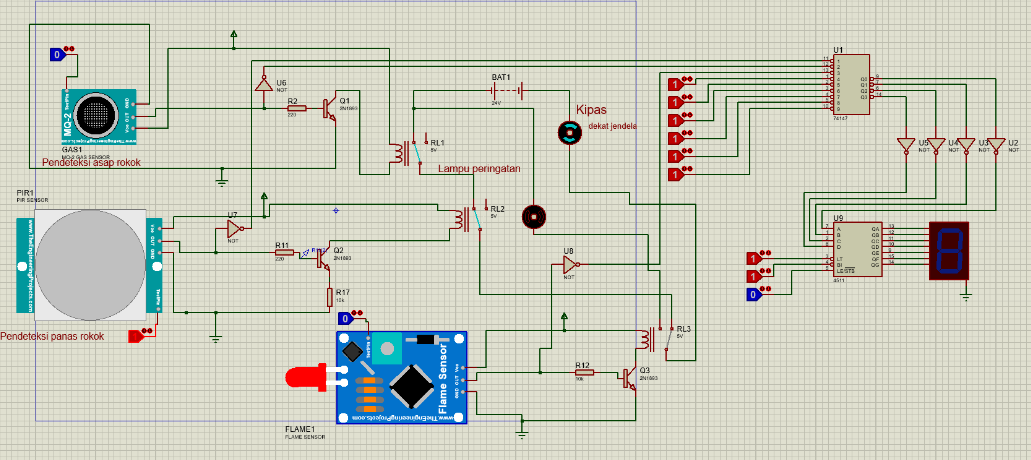

Pada rangkaian ini menggunakan sensor PIR, Sensor MQ-5, dan Flame sensor. Sesor ini di pasangkan sedimikian rupa sehingga bisa di jadikan parameter tingkat keamanan ruangan. Input dari rangkaian kontrol ini adalah panas, api, dan gas ,mudah meledak. Output dari sistem rangkaian ini adalah kipas, pembuka pintu dan semprot air. Sehingga kondisi nya sebagai berikut:
- Jika terdeteksi gas dan panas, maka kipas akan menyala
- JIka terdeteksi Api makan air akan keluar dan pintu akan terbuka
Dalam percobaan ini menggunakan level kemanan ruangan, yaitu terdiri dari waspada, siaga, awas.
- Waspada, kondisi ketika sistem mendeteksi panas menggunakan sensor PIR
- Siaga, kondisi dimana sensor mendeteksi adnya kebocoran gas
- Awas, konsdisi dimana sensor mendeteksi adanya api, sehingga berpeluang gas akan ikut terbakar.
Di rangkaian ini menggunakan encoder decoder.

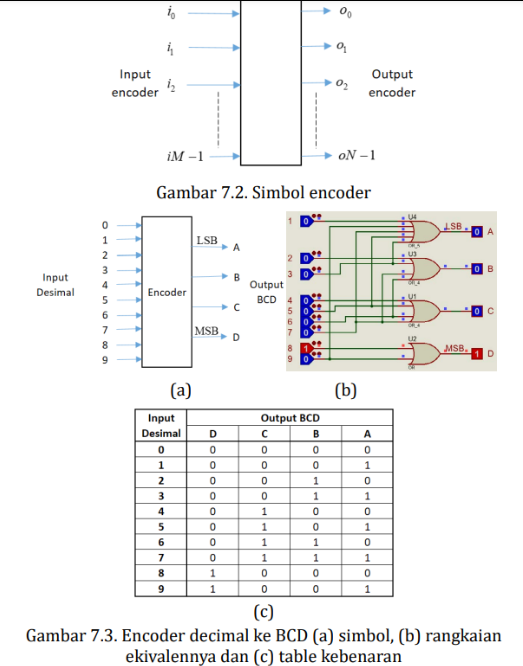

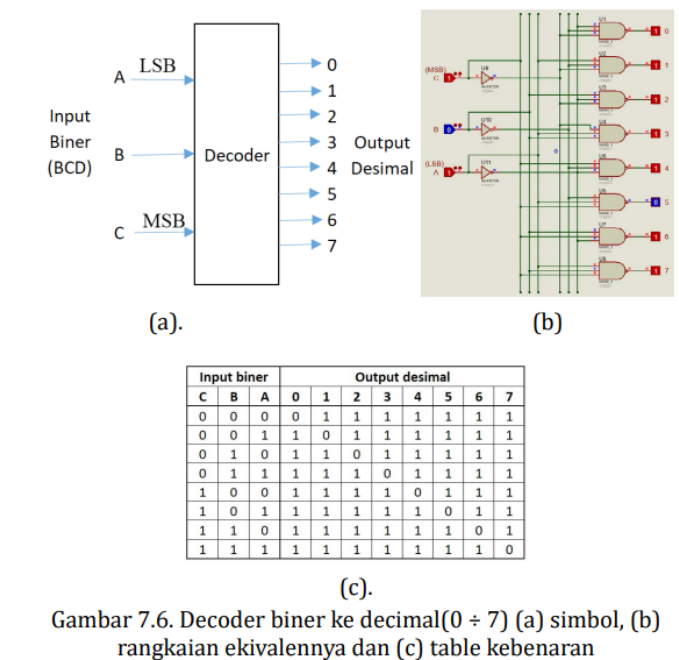

Encoder adalah suatu perangkat yang dapat mengubah suatu sistem (bilangan decimal) yang terdapat pada bagian input menjadi bilangan biner pada outputnya
Prinsip kerja dari module sensor ini yaitu pada saat ada air hujan turun dan mengenai panel sensor maka akan terjadi proses elektrolisasi oleh air hujan. Dan karena air hujan termasuk dalam golongan cairan elektrolit yang dimana cairan tersebut akan menghantarkan arus listrik.
Prosedur Percobaan
- Buka poteus
- Buka sinematic captures
- Buka library dan pilih komponen yang sesuai
- Pilih terminal yang di perlukan
- Rangkai komponen sehingga membentuk rangkaian
- Tangbahkan Voltmeter untuk mengukur tegangan poda resistor dan transistor
- Klik tombol Play dan jalankan simulasinya
Link download rangkaian>>disini
Link download vidio rangkaian>>disini
Link download datasheet relay>>disini
Link download file sensor>>disini
Link Datasheet Diode >>Disini
Link DataSheet Opamp >> Disini
Link download file HTML>>disini
