TP 1 M4




1. Kondisi [Kembali]

Percobaan 1 Kondisi 7
Buatlah rangkaian seperti gambar percobaan 1 dengan output led biasa dan seven segment common anoda dalam satu rangkaian


2. Gambar Rangkaian [Kembali]

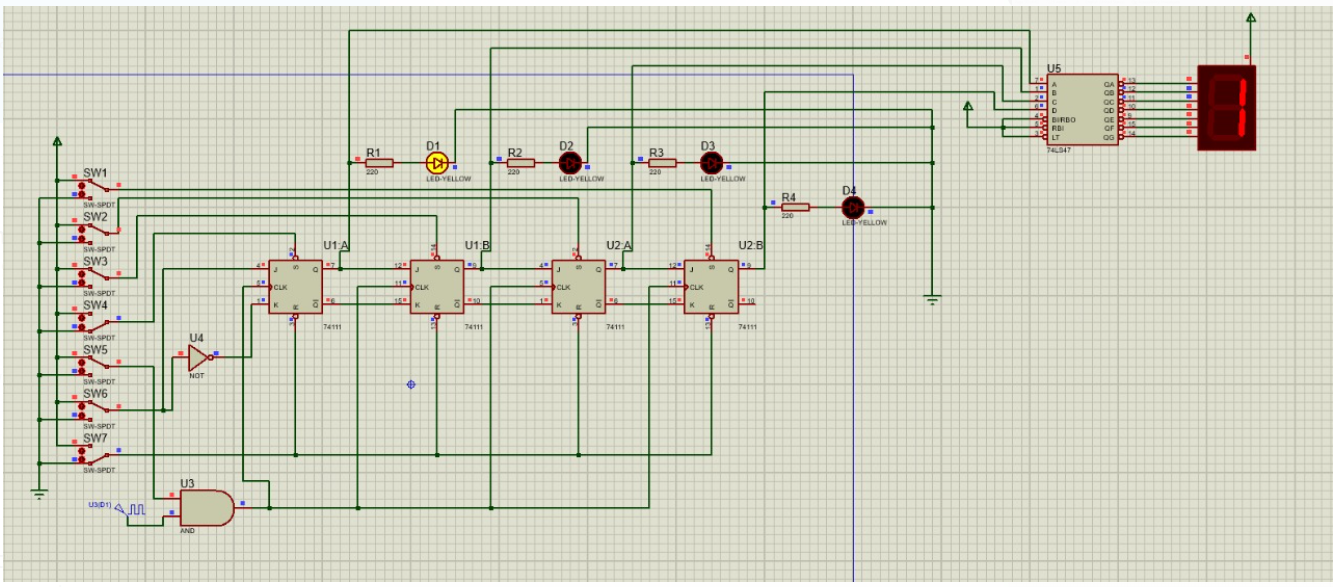

gambar sebelum simulasi

gambar sesudah simulasi

3. Video [Kembali]






4. Prinsip Kerja Rangkaian [Kembali]

pada percobaan 1 ini adalah rangkaian SISO (Serial In Serial Out) dimana inputannya berupa rangkaian seri sehingga banyak inputannya tidak terbatas, kemudia keluarannya juga berupa rangkaian seri yang dimana keluarnya tu satu per satu sesuai urutan (tidak serentak). di bagian keluarannya dipasang led biasa dan seven segmen common anoda dalam satu rangkaian (sebelum seven segmen itu diberi decoder terlebih dahulu)


 5. Link Download [Kembali]

Link Video Percobaan 1[Klik di sini]
Link Rangkaian Percobaan 1[Klik di sini]
Datasheet sw-spdt[Klik di sini]
Datasheet seven segmen[Klik di sini]
Datasheet 7411[Klik di sini]
Datasheet gerbang And [Klik di sini]
Datasheet gerbang Not[Klik di sini]
