Tugas Pendahuluan 2 M2 Prak Sisdig

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Rangkaian Simulasi

3. Video

4. Prinsip Kerja

5. Link Download

1. Kondisi [Kembali]

Buatlah rangkaian seperti pada modul percobaan, kemudian buatlah kondisi dengan inputan berupa saklar SPDT

·         Rangkaian sederhana 1 : B= 1, D=0, A=1, C’=1, D= 1

·         Rangkaian Sederhana 2 : B= 0, D=1, A= 1, B=1, C’=1.

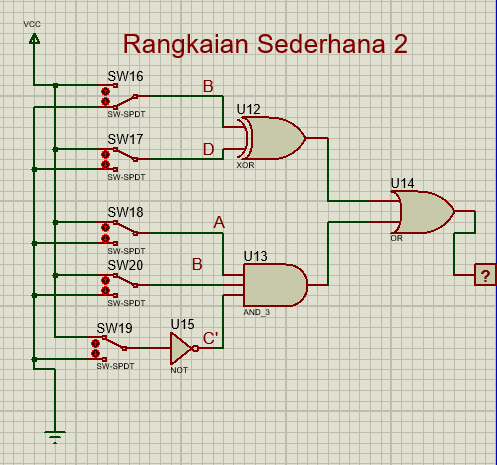

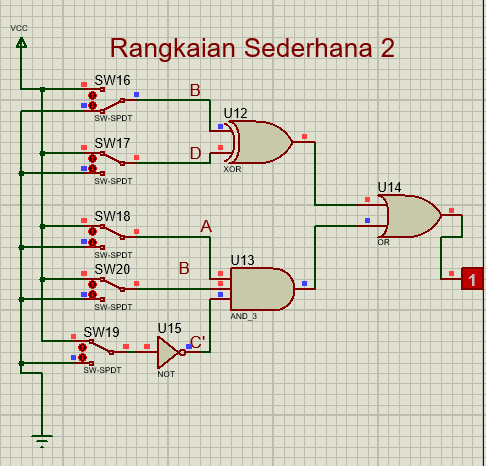

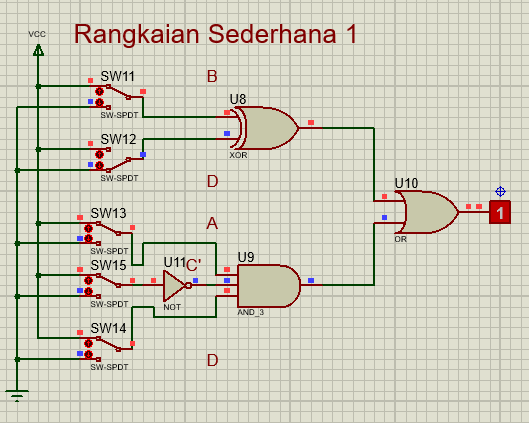

2. Rangkaian Simulasi [Kembali]

input

output

3. Video [Kembali]

4. Prinsip Kerja [Kembali]

Pada percobaan 2 ini terdapat 2 rangkaian. rangkaian 1 memiliki input 10111. 2 input yang pertama masuk ke gerbang XOR U1, karena jumlah inputnya adalah ganjil maka outputnya adalah 1. kemudian masuk ke gerbang OR U3. Pada titik D tegangannya masuk ke inverter terlebih dahulu yang awalnya 1 berubah jadi 0. kemudian pada gerbang AND U8 masuk 3 input yaitu 110, karena terdapat input yang 0 pada gerbang AND maka outputnya menjadi 0.

lalu terakhir pada gerbang OR U6 masuk 2 input yaitu 1 dan 0, karena terdapat input 1 pada gerbang OR maka output terakhirnya adalah 1.

Pada rangkaian yang kedua ini memiliki input 01111. 2 input yang pertama masuk ke gerbang XOR, karena jumlah inputnya adalah ganjil, maka outputnya adalah 1. Pada titik C', tegangannya masuk ke inverter terlebih dahulu sehingga nilainya berubah dari 1 menjadi 0. kemudian pada gerbang AND U8 masuk 3 input yaitu 110, karena ada input 0 pada gerbang AND maka outputnya menjadi 0. Terakhir pada gerbang OR U6 masuk 2 input 1 dan 0, karena ada input 1 pada gerbang OR maka output akhirnya adalah 1
