[KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Tujuan 2. Alat dan bahan 3. Dasar teori 4. Prinsip kerja 5. Rangkaian 6. Vidio   7. Link Download   1. Tujuan [kembali} Mempelajari tentang bagaimana materi aritmatika rangkaiam Mampu mengaplikasikan aritmatika rangkaian Mampu membuat rangkaian aritmatika rangkaian 2. Alat dan Bahan [kembali} Gerbang AND Jenis pertama adalah gerbang AND. Gerbang AND ini memerlukan dua atau lebih input untuk menghasilkan satu output. Jika semua atau salah satu inputnya merupakan bilangan biner 0, maka outputnya akan menjadi 0. Sedangkan jika semua input adalah bilangan biner 1, maka outputnya akan menjadi 1. 2. Gerbang OR Jenis kedua adalah gerbang OR. Sama seperti gerbang sebelumnya, gerbang ini juga memerlukan dua input untuk menghasilkan satu output. Gerbang OR ini akan menghasilkan output 1 jika semua atau salah satu input merupakan bilangan biner 1. Sedangkan output akan menghasilkan 0 jika semua inputnya adalah bilangan bine

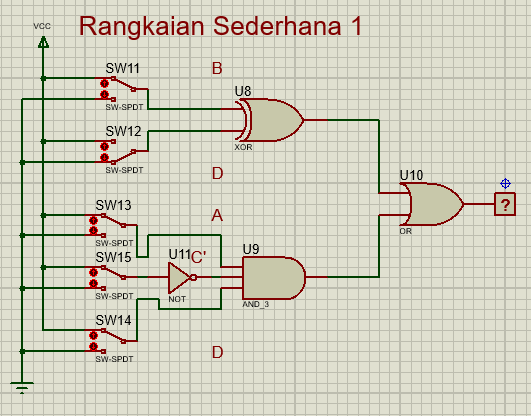

[KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Kondisi 2 . Rangkaian Simulasi 3 . Video 4 . Prinsip Kerja 5 . Link Download 1. Kondisi [Kembali] Buatlah rangkaian seperti pada modul percobaan, kemudian buatlah kondisi dengan inputan berupa saklar SPDT ·           Rangkaian sederhana 1 :  B=  1 , D=0, A=1, C’= 1 , D= 1 ·           Rangkaian Sederhana 2 : B= 0, D= 1 , A= 1, B= 1 , C’=1. 2. Rangkaian Simulasi [Kembali] input output 3. Video [Kembali] 4. Prinsip Kerja [Kembali] Pada percobaan 2 ini terdapat 2 rangkaian. rangkaian 1 memiliki input 10111. 2 input yang pertama masuk ke gerbang XOR U1, karena jumlah inputnya adalah ganjil maka outputnya adalah 1. kemudian masuk ke gerbang OR U3. Pada titik D tegangannya masuk ke inverter terlebih dahulu yang awalnya 1 berubah jadi 0. kemudian pada gerbang AND U8 masuk 3 input yaitu 110, karena terdapat input yang 0 pada gerbang AND maka outputnya menjadi 0. lalu terakhir pada gerbang OR U6 masuk 2 input yaitu 1 dan 0, k

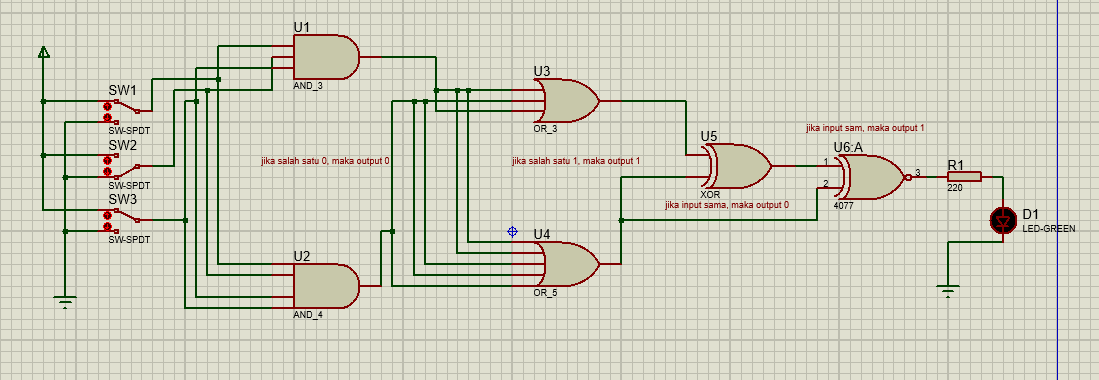

[KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Kondisi 2 . Rangkaian Simulasi 3 . Video 4 . Prinsip Kerja 5 . Link Download 1. Kondisi [Kembali] Buatlah sebuah rangkaian lengkap yang memuat 2 gerbang AND dengan 3 input dan 4 input, kemudian gerbang OR dengan 3 dan 5 input,kemudian 1 gerbang XOR dan 1 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 3 saklar SPDT.  2. Rangkaian Simulasi [Kembali] input output 3. Video [Kembali] 4. Prinsip Kerja [Kembali] Pada percobaan 1 kondisi 2, terdapat 2 gerbang AND dengan masing-masing memiliki 3 dan 4 input. Pada gambar di atas gerbang AND U1 memiliki input 101, karena terdapat input yang bernilai 0 maka outpunya menjadi 0. Kemudian pada gerbang AND U2 memiliki input 1011, karena memiliki input 0 juga, maka outputnya juga 0. Kemudian rangkaian di atas memiliki 2 gerbang OR dengan masing-masing memiliki 3 dan input. Pada gerbang OR U3 memiliki input 00

[KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Tujuan 2. Alat dan Bahan 3. Dasar Teori 4. Percobaan Percobaan a. Tugas Pendahuluan 1 a. Tugas Pendahuluan 2 b. Laporan Akhir 1 c. Laporan Akhir 2 *Klik teks untuk menuju 1. Tujuan [Kembali] ·           Merangkai dan menguji operasi dari gerbang logika dasar ·           Merangkai dan menguji gerbang logika dasar, aljabar boelan dan peta karnaugh ·           Merangkai dan menguji multivibrator 2. Alat dan Bahan [Kembali]  Panel DL 2203C    Panel DL 2203D    Panel DL 2203S   Jumper   3. Dasar Teori [Kembali] GERBANG LOGIKA DASAR a. Gerbang AND Gambar 1.1 (a) Rangkaian dasar gerbang AND (b) Simbol gerbang AND   Tabel 1.1 Tabel Kebenaran Logika AND Bisa dilihat diatas bahwa keluaran akan bernilai 1 jika semua nilai input adalah 1, dan jika salah satu atau lebih input ada yang bernilai nol maka output akan bernilai nol. b. Gerbang OR Gambar 1.2 (a) Rangkaian dasar gerbang OR (b) Simbol gerbang OR   Tabel 1.
