LA 2 M2 Praktikum uP & uC

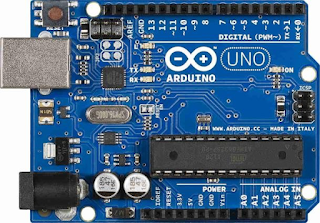

a. Arduino Uno
b. Breadboard Arduino
c. Breadboard Jumper Wire
d. Potensiometer
e. LCD

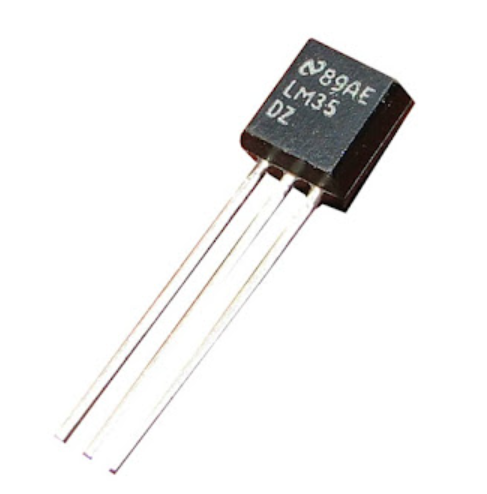

f. LM35
pada percobaan ini rangkaian dipasang sesuai seperti petunjuk yang ada pada modul, kemudian kita menginginkan kondisi yaitu Bila suhu yang terbaca pada lcd menunnjukkan suhu kisaran 30-35 derajat celsius maka 1 led berwarna merah dan lainnya mati akan hidup dan jika kisaran 36-40 makan led hijau yang akan hidup dan lainnya mati. Pertama, pin 2 sampai 7 dihubungkan ke lcd, dan pin 9 sampai 10 dihubungkan ke led. baru kemudian kita bisa membuat seperti kondisi seperti diatas menggunakan program tepatnya dengan menggunakan percabangan (if else)

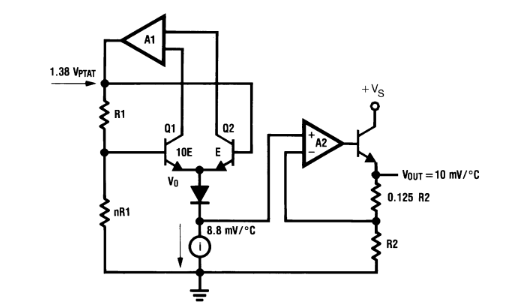

Diagram di atas, secara singkat, ada dua transistor di tengah gambar. Yang satu memiliki sepuluh kali luas emitor yang lain. Ini berarti ia memiliki sepersepuluh dari kerapatan arus, karena arus yang sama mengalir melalui kedua transistor. Ini menyebabkan tegangan melintasi resistor R1 yang sebanding dengan suhu absolut, dan hampir linier melintasi rentang yang kita pedulikan.
Penguat di bagian atas memastikan bahwa tegangan di dasar transistor kiri (Q1) sebanding dengan suhu absolut (PTAT) dengan membandingkan keluaran kedua transistor. Amplifier di sebelah kanan mengubah suhu absolut menjadi Celsius. Lingkaran kecil dengan "i" di dalamnya adalah rangkaian sumber arus konstan.
