LA 1 M3 Praktikum uP & uC

[KEMBALI KE MENU SEBELUMNYA]

1. Jurnal [Kembali]
2. Alat dan Bahan [Kembali]



Arduino

Push Button

LED




Resistor


Breadboard

Breadboard


Jumper Wire


3. Rangkaian Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali]

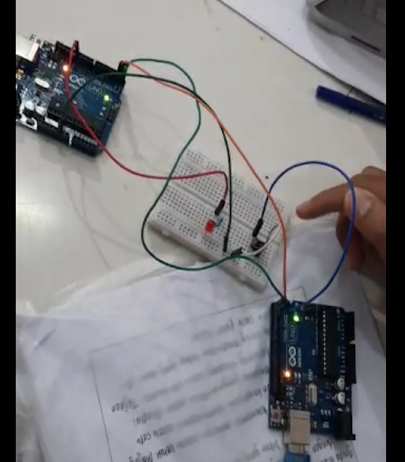

pada percobaan ini rangkaian dipasang sesuai seperti petunjuk yang ada pada modul, pin tx pada master dihubungkan ke rx pada slave dan pin rx pada master dihubungkan ke pin tx pada slave. lalu pin 2 pada master dihubungkan ke kaki positif pada push button. pin 12 pada slave dihubungkan ke resistor terlebih dahulu baru kemudian dihubungkan ke led dan terakhir dihubungkan ke ground. kemudian upload programnya. maka yang terjadi adalah ketika push button ditekan maka led akan hidup dan jika push button tidak ditekan led tidak akan hidup.

5. Video Simulasi [Kembali]



6. Analisa [Kembali]

Percobaan 1
1. Apakah bisa komunikasi UART berjalan jika dipasangkan dengan selain pin 0 dan 1? jelaskan kenapa dan teori sebenarnya
jawab:
Tidak, karena itu pin tx dan rx yang merupakan bagian dari komunikasi UART

2. Apa yang terjadi jika baud rate yang digunakan pada program master berbeda dengan slave? jelaskan penyebabnya dan apa solusinya
jawab:
Komunikasi tidak akan berjalan, karena baudrate itu bisa diibaratkan sebagai jembatan penghubung antar master dan slave. Jadi, jika penghubungnya berbeda alamat, komunikasi tidak akan berjalan
