soal 8.1





1. Tujuan [kembali}

  • Mampu memahami terutama pada sirkuit Aritmatika Multiplexer
  • Dapat merangkai rangkaian multiplexer pada proteus
  • Mengetahui komponen multiplexer

2. Alat dan Bahan [kembali}

a. gerbang and

b. gerbang or

c. gerbang not


3. Dasar Teori [kembali}

Multiplexer atau MUX, atau bisa disebut dengan pemilih data, merupakan rangkaian kombinasional dengan lebih dari satu jalur masukan, satu jalur keluarann dan lebih dari satu jalur pilihan. Ada beberapa IC Multiplexer yang memberikan output yang saling melengkapi dan selalu memiliki input ENABLE dan input STROBE yang harus aktif jika multiplexer akan digunakan. Multiplexer memilih informasi biner yang ada pada salah satu jalur inpur, tergantung pada status logika input seleksi, dan mengarahkannya ke jalur ouput. Jika ada n garis pilihan, maka jumlah jalur input maksimum yang mungkin adalah 2n dan multiplexer disebut sebagai 2n-ke-1 multiplexer atau 2n x 1 multiplexer.

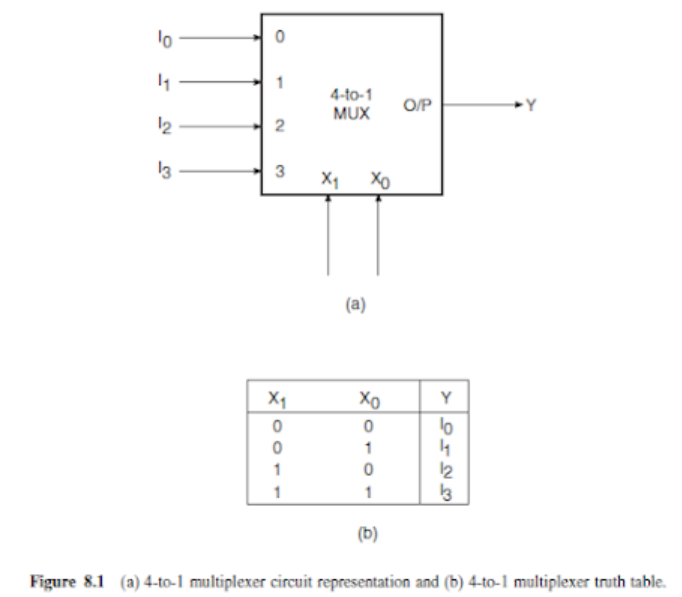

    Gambar 8.1 (a) dan (b) masing-masing menunjukkan representasi rangkaian dan tabel kebenaran multiplexer 4-ke-1 dasar.
    Untuk membiasakan pembaca dengan perangkat multiplexer praktis yang tersedia dalam bentuk IC, Gambar 8.2 dan 8.3 masing-masing menunjukkan representasi rangkaian dan tabel fungsi multiplexer 8-ke-1 dann 16-ke-1. Multiplexer 8-ke-1 pada Gambar 8.2 adalah tipe IC nomor 74151 dari bagian TTL. Ini memiliki low active pada masukan dan keluaran lengkap. Gambar 8.3 mengacu pada tipe IC nomor 74150 dari bagian TTL. Ini adalah multiplexer 16-ke-1 dengan input LOW ENABLE aktif dan output LOW aktif.



4.Rangkaian Proteus [kembali}


5. Vidio Rangkaian [kembali]



6. Link [kembali}
Link download rangkaian[klik di sini]
Link download video[klik di sini]
Link download html[klik di sini]
Link download datasheet gerbang and[klik di sini]
Link download datasheet gerbang or[klik di sini]
Link download datasheet gerbang not[klik di sini]
