TP 2 M3 Praktikum Sisdig





 1. Kondisi[kembali]

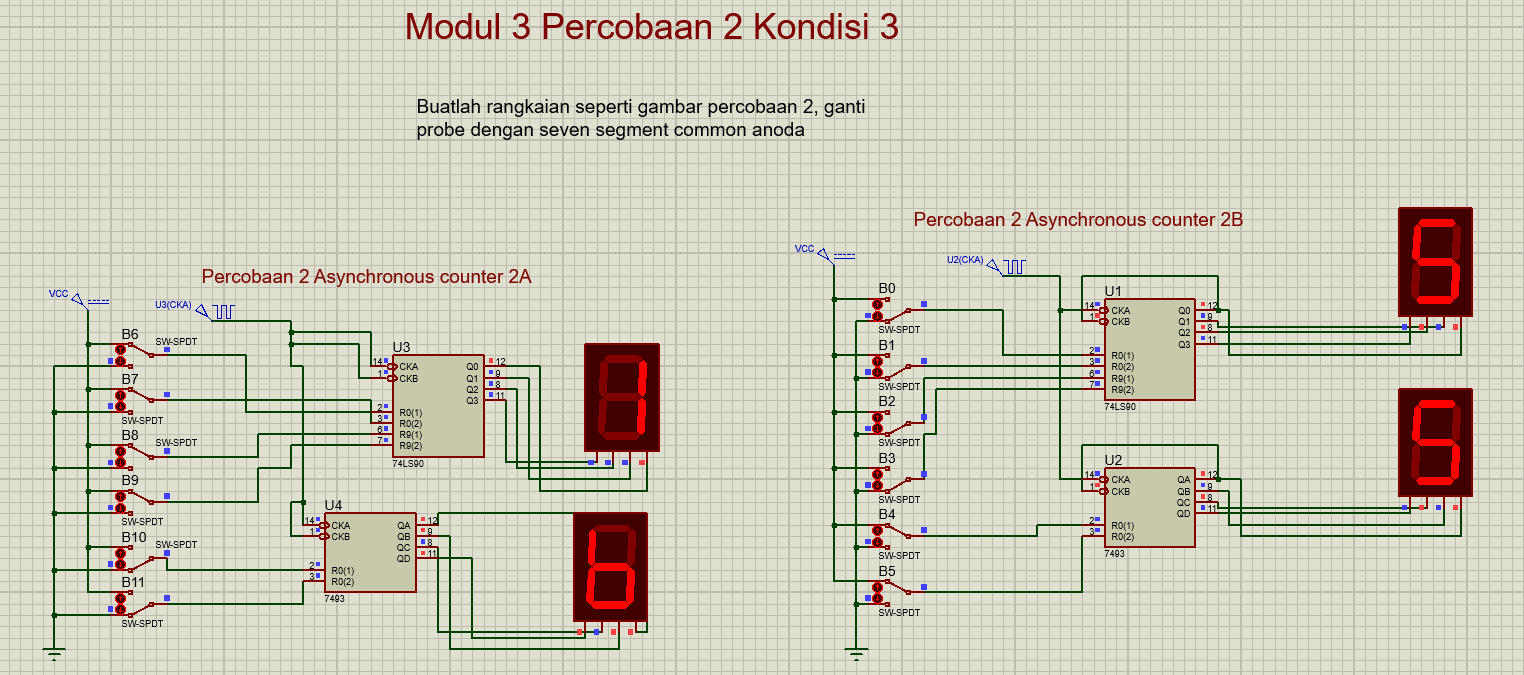

Percobaan 2 kondisi 3

Buatlah rangkaian seperti gambar percobaan 2, ganti probe dengan seven segment

 2. Gambar rangkaian simulasi[kembali]

      Percobaan 1 kondisi 8

                   Adapun bentuk rangkaian sebelum disimulasikan sebagai berikut:


                   Adapun bentuk rangkaian sesudah disimulasikan sebagai berikut:



 3.Video Simulasi[kembali]




 4.Prinsip Kerja Rangkaian[kembali]

Percobaan 2 Kondisi 3

Pada percobaan 2 kondisi 3 ini ada dua buah kondisi:

1. kondisi 2A: yaitu dimana input cka memiliki output q0, dan input ckb memiliki output q1-q3. di sini ibarat seperti ada 2 buah paket, paket 1 adalah yang cka memiliki output 1 bit dan paket 2 adalah ckb yang memiliki output 3 bit, karena kondisi inilah kenapa proses counting-nya tidak berurutan alias acak

2. kondisi 2B: disini input ckb dihubungkan lagi ke q0, sehingga q0 sekarang menjadi satu paket dengan q1-q3 (sekarang sudah terhitung 4 bit), oleh karena itu proses counting dapat terjadi secara berurutan

Pada percobaan 2 ini juga memiliki 2 IC, bedanya yang IC 7493 (yang bawah) tidak ada input R9 (set) yang mengakibatkan IC ini bisa meng-counting dari 0-15, sedangkan IC 74LS90 memiliki input R9 yang mengakibatkan ia cuma bisa meng-counting dari 0-9 saja.

 5.Link Download[kembali]

Rangkaian : klik disini
Gambar Rangkaian : klik disini
File HTML: klik disini :
Video Rangkaian :  klik disini
Data Sheet IC 74LS90 : klik disini
Data Sheet IC 7493 : klik disini
Data Sheet seven segment : klik disini
