APLIKASI SMART WARDROBE

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Prosedur Percobaan

5. Rangkaian Percobaan

6. Prinsip Kerja

7. Video Percobaan

8. Link Download

1. Tujuan[KEMBALI]

• Mempelajari penggunaan Operational Amplifier (op-amp) dalam rangkaian elektronika
• Mempelajari simulasi proteus Aplikasi Smart Wardrobe
• Memahami prinsip kerja sensor infrared, sensor loadcell dan sensor kelembaban (HIH-5030) dalam rangkaian elektronika

2. Alat dan Bahan[KEMBALI]

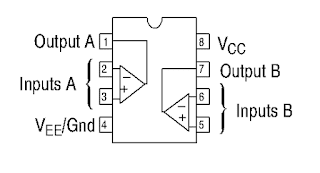

• Operational Amplifier (Op-Amp)

Spesifikasi Opamp

1.      Beragam tegangan suplai

2.      Dapat bekerja dari catu daya tunggal

3.      Dua penguat operasional yang dioperasikan secara individual

4.      Gangguan kebisingan rendah di antara op-amp

5.      Lebar Bandwidth (Penguatan Persatuan): 1 MHz

6.      Penguatan Tegangan DC Besar: 100 dB

7.      Tegangan Offset Input Rendah: 2 mV

8.      Rentang tegangan mode umum masukan termasuk arde

9.      Rentang tegangan input diferensial sama dengan tegangan catu daya

10.  Kompensasi Frekuensi Internal

11.  Operasi Pasokan Tunggal: +3,0 V hingga +32 V.

12.  Operasi Pasokan Ganda: + 16V dan -16V

13.  Pembuangan Arus Pasokan Sangat Rendah (500µA)

14.  Suhu pengoperasian: -25ºC hingga 85ºC

15.  Total disipasi daya: 830mW

• Sensor Infrared

spesifikasi

• 5VDC Operating voltage

• I/O pins are 5V and 3.3V compliant

• Range: Up to 20cm

• Adjustable Sensing range

• Built-in Ambient Light Sensor

• 20mA supply current

    sensor Infrared merupakan sensor yang memancarkan sinar infrared berfungsi untuk mendeteksi ada tidaknya benda didepannya yang dimana hampir sama dengan prinsip sensor jarak.

• Sensor Load Cell

Spesifikasi

(Jenis standar poliester yang didukung)

Rentang suhu                                        -300C hingga + 800C

Panjang alat ukur                                  8 mm

Lebar alat ukur                                     2 mm

Faktor pengukur                                   2.1

Panjang alas (tipe tunggal)                   13,0 mm

Lebar alas (tipe tunggal)                       4,0 mm

Diameter dasar (mawar)                       21,0 mm

Spesifikasi

(Miniatur jenis yang didukung poliimida)

Kisaran suhu                                         -30 ° C hingga + 180 ° C

Panjang pengukur                                 2mm_______ 5mm

Lebar pengukur                                    1,6 mm_____ 1,8 mm

Faktor pengukur                                   2.0 _________ 2.1

Panjang dasar (tipe tunggal)                 6,0 mm_____ 9,0 mm

Lebar alas (tipe tunggal)                       2,5 mm_____ 3,5 mm

Diameter dasar (mawar)                       7,5 x 7,5 mm _12 x 12 mm

• Sensor Kelembaban HIH-5030

- Suhu Operasi -40 ° C hingga 85 ° C [-40 ° F hingga 185 ° F]

- Histeresis ± 2% RH

- Output Sinyal Tegangan analog

- Waktu Respon 5 detik 1 / e dalam udara yang bergerak lambat

- Tegangan Suplai 3.3 Vdc typ.

- Akurasi (Best Fit Straight Line) ± 3.0% RH

- Tipe Paket Pasang permukaan

- Suplai Arus 500 µA

- Stabilitas pada 50% RH + 1,2% RH

• Logic Toggle/Logicstate

[Logic State Source (Momentary Action)]

Spesifikasi dari Toggle adalah :

•        Jumlah pin : 6

•        Konfigurasi : SPST

•        Tipe : Toggle

•        Logika : 0-1

• DC Power Supply



Power Supply merupakan perangkat elektronika yang befungsi sebagai sumber daya untuk komponen yang yang lain

• Baterai

Spesifikasi battery:

Klasifikasi: Alkaline:

Sistem Kimia: Zinc-Manganese Dioxide (Zn / MnO2)

Penunjukan: ANSI 1604A, IEC-6LF22 atau 6LR61

Tegangan Nominal: 9.0 volt

Suhu Operasi: -18 ° C hingga 55 ° C

Berat Khas: 45 gram

Volume Umum: 21 sentimeter kubik

Shelf Life: 5 tahun pada 21 ° C

Terminal: Jepretan Miniatur



Konfigurasi battery:

• Resistor

Spesifikasi resistor:



Konfigurasi resistor:



• Potensiometer

Spesifikasi Potentiometer:

·         Jenis: Rotary a.k.a Radio POT

·         Tersedia dalam nilai resistansi yang berbeda seperti 500Ω, 1K, 2K, 5K, 10K, 22K, 47K, 50K, 100K, 220K, 470K, 500K, 1 M.

·         Peringkat Daya: 0.3W

·         Tegangan Input Maksimum: 200Vdc

·         Kehidupan Rotasi: 2000K siklus

Konfigurasi potensiometer:

• Transistor NPN

(Bipolar Transistor Primitive)



Spesifikasi dari NPN:

Konfigurasi dari NPN:

• Transistor PNP

• Dioda

Spesifikasi dioda:

·         Penurunan tegangan maju rendah

·         Arus bocor rendah

·         Kemampuan lonjakan maju yang tinggi

·         solder maks 275 ° C. 10 detik, per JESD 22-B106





Konfigurasi dioda:

• Relay

Spesifikasi relay:



Konfigurasi relay:



• LED-Yellow



Spesifikasi LED:



Konfigurasi LED:



• Motor

spesifikasi:

konfigurasi:

• Ground



    Ground adalah titik kembalinya arus searah atau titik kembalinya sinyal  bolak balik atau titik patokan dari berbagai titik tegangan dan sinyal listrik dalam rangkaian elektronika.

3. Dasar Teori[KEMBALI]

• Operational Amplifier (Op-Amp)

• Sensor Infrared

Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar.



Prinsip Kerja Sensor Infrared







Ketika pemancar IR memancarkan radiasi, ia mencapai objek dan beberapa radiasi memantulkan kembali ke penerima IR. Berdasarkan intensitas penerimaan oleh penerima IR, output dari sensor ditentukan.



Grafik Respon Sensor Infrared





Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.

• Sensor Load Cell

Load Cell adalah alat electromekanik yang biasa disebut Transducer, yaitu gaya yang bekerja berdasarkan prinsip deformasi sebuah material akibat adanya tegangan mekanis yang bekerja, kemudian merubah gaya mekanik menjadi sinyal listrik.

Simbol load cell di proteus:

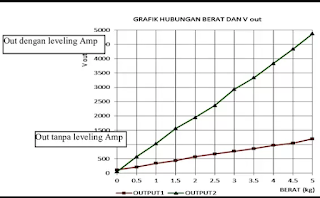

Respon sensor:

• Sensor Kelembaban HIH-5030

Sensor  kelembaban  adalah  suatu  alat  ukur  yang  digunakan  untuk  membantu dalam proses  pengukuran  atau  pendefinisian  yang  suatu  kelembaban  uap air yang  terkandung  dalam  udara. Jenis  - jenis  sensor  kelembaban  diantaranya  Cspacitive  Sensors,  Electrical  conductivity  Sensors, Thermal  Conductivity  Sensors,  Optical  Hygrometer,  dan  Oscillating  Hygrometer.

4. Prosedur Percobaan[KEMBALI]

• Posisikan komponen/alat dan bahan seperti pada gambar.
• Set semua tegangan di power supply, battery dan relay sesuai pada gambar.
• Sambungkan komponen menggunakan wire.
• Tempatkan voltmeter seperti pada gambar.
• Input file .HEX di library sensor infrared.
• Simulasikan rangkaian.
• Lihatlah perubahan pada output sensor ketika angka pada sensor diubah (dinaikkan atau diturunkan).

5. Rangkaian Percobaan[KEMBALI]

Rangkaian sensor infrared ketika lemari pakaian dalam keadaan tertutup. LED penerangan lemari padam.

Rangkaian sensor infrared ketika lemari pakaian dalam keadaan terbuka. LED penerangan lemari hidup.

Rangkaian sensor loadcell ketika tidak terdeteksi adanya berat pada hanger. Motor yang diumpakan sebagai semprotan pengharum pakaian yang telah di-timer akan mati.

Rangkaian sensor loadcell ketika terdeteksi adanya berat pada hanger yang menandakan adanya pakaian. Motor yang diumpakan sebagai semprotan pengharum pakaian yang telah di-timer akan hidup.

Rangkaian sensor kelembaban ketika tidak terdeteksi kelembaban yang berlebih di dalam lemari pakaian. Motor yang diumpakan sebagai exhaust fan mati.

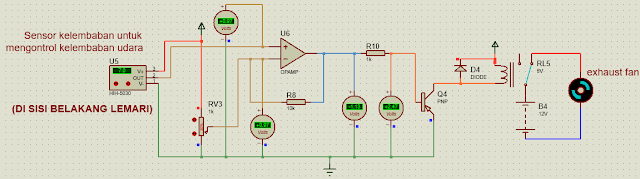

Rangkaian sensor kelembaban ketika terdeteksi kelembaban yang berlebih di dalam lemari pakaian. Motor yang diumpakan sebagai exhaust fan hidup.

6. Prinsip Kerja[KEMBALI]

• Sensor Infrared

Pada rangkaian ini, sensor infrared bekerja sebagai

• Sensor Load Cell

Pada rangkaian ini, sensor load cell bekerja sebagai

• Sensor Kelembaban HIH-5030

Pada rangkaian ini, sensor HIH-30 bekerja sebagai

7. Video Percobaan[KEMBALI]

8. Link Download[KEMBALI]
