3.12 PSPICE WINDOWS

DAFTAR ISI

1. Tujuan

2. Komponen

3. Dasar Teori

4. Prosedur Percobaan

5. Rangkaian Percobaan

6. Prinsip Kerja

7. Video Percobaan

8. Example

9. Problem

10. Pilihan Ganda

11. Link Download

1. Tujuan[KEMBALI]

• Mengetahui dan memahami PSPICE WINDOWS

• Menambah keterampilan

2. Alat dan Bahan[KEMBALI]

1. NPN

(Bipolar Transistor Primitive)



Spesifikasi dari NPN:

Konfigurasi dari NPN:

2. Resistor

Spesifikasi resistor:



Konfigurasi resistor:

3. Battery

Spesifikasi battery:

• Klasifikasi: Alkaline:

• Sistem Kimia: Zinc-Manganese Dioxide (Zn / MnO2)

• Penunjukan: ANSI 1604A, IEC-6LF22 atau 6LR61

• Tegangan Nominal: 9.0 volt

• Suhu Operasi: -18 ° C hingga 55 ° C

• Berat Khas: 45 gram

• Volume Umum: 21 sentimeter kubik

• Shelf Life: 5 tahun pada 21 ° C

• Terminal: Jepretan Miniatur



Konfigurasi battery:

3. Dasar Teori[KEMBALI]

Karena karakteristik transistor diperkenalkan dalam bab ini, tampaknya tepat bahwa sebuah prosedur untukmemperoleh karakteristik transistor menggunakan PSpice Windows harus dipelajari. Transistor bisa didapatkandi library EVAL.slb dan dimulai dengan huruf Q. Library tersebut mencakup dua transistor NPN dan duatransistor PNP.

Pertama, rangkaian dalam gambar 3.33 dibuat menggunakan prosedur yang sama seperti di Chapter 2.

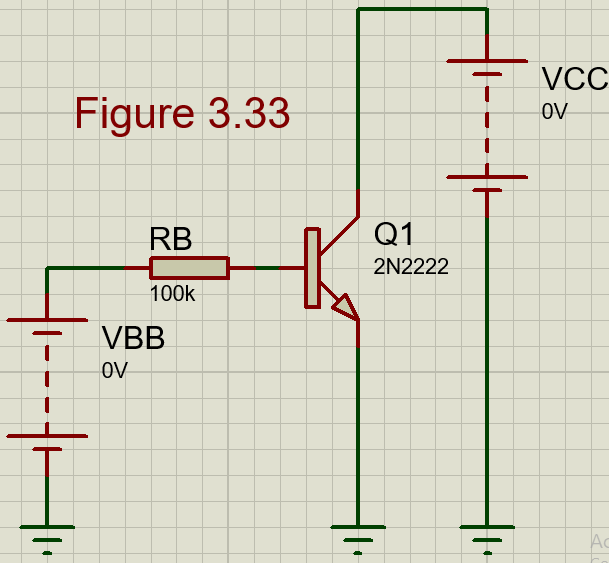

Gambar 3.33 Rangkaian yang digunakan untuk mendapatkan karakteristik kolektor daritransistor Q2N2222.

Menggunakan rumus ini, kita dapat menghitung arus yang mengalir pada basis transistor.

Dimana:

IB : arus pada basis transistor

VBB : tegangan pada basis

VBE : tegangan pada emitor

RB : resistansi resistor di basis

Gambar 3.34 Karakteristik kolektor untuk transistor pada gambar 3.33

Gambar 3.35 Karakteristik kolektor ideal untuk transistor pada gambar 3.33

4. Prosedur Percobaan[KEMBALI]

• Posisikan komponen-komponen sesuai dengan contoh di gambar 3.33
• Sambungkan komponen dengan wire
• Simulasikan dan perhatikan arah arus

5. Rangkaian Percobaan[KEMBALI]

6. Prinsip Kerja[KEMBALI]

Hal yang perlu diketahui untuk mengaktifkan transistor adalah:

• Tegangan kolektor harus lebih positif dari basis.
• Tegangan emitor harus lebih negatif dari basis.
• Diperlukan resistor yang di sambungkan ke basis transistor sebagai pembatas arus.

7. Video[KEMBALI]

8. Example[KEMBALI]

1. Ukurlah arus I_B jika V_BB = 3 V, V_BE=0,5 V, dan R_B=10 kΩ.

Jawab:

I_B = (V_BB – V_BE)/R_B

I_B = (3 – 0,5)/10 k

I_B = 250 μA

2. Jika arus pada basis adalah 10 μA dan memiliki tahanan sebesar 15 kΩ, maka hitunglah selisih tegangan yang ada antara basis dan emitor.

Jawab:

V_BB – V_BE = I_B x R_B

V_BB – V_BE = 10 μA x 15 kΩ

V_BB – V_BE = 0,15 V

9. Problem[KEMBALI]

1. Dimana ditempatkan komponen transistor pada pspice windows?

Jawab:

Terdapat di eval.slib

2. Sebutkan kegunaan dari transistor?

Jawab:

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.

10. Pilihan Ganda[KEMBALI]

1. Perangkat lunak simulasi untuk proses perancangan rangkaian elektronika analog dan logika digital adalah fungsi dari...

1. Pspice windows

2. Python

3. Ms. visual studio

4. Ms. word

2. Pada Pspice windows, transistor dimulai dengan huruf…

1. P

2. Q

3. R

4. S

11. Link Download[KEMBALI]
